Двухцветным светодиодом HL1 управляет микроконтроллер DD1 по программе, которую можно просмотреть ниже.
Светодиод залит полупрозрачным компаундом в форме пламени свечи и помещён на вершине служащего её основой деревянного стержня.
Внутри стержня находятся плата с микроконтроллером и два гальванических элемента, образующих батарею GB1.

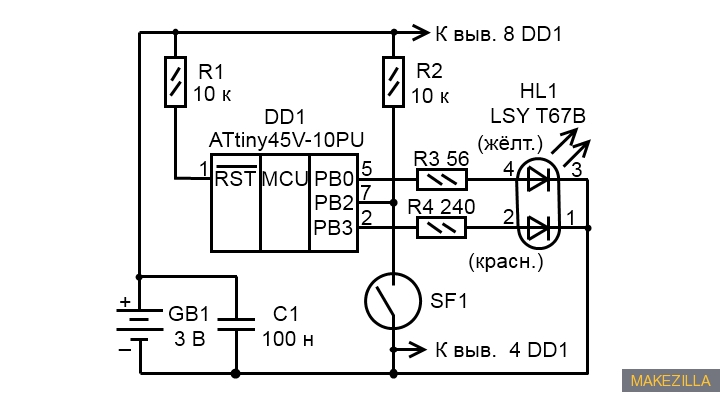

Схема электронной «свечи»
Необходимые компоненты для сборки электронной свечи:
- микроконтроллер ATtiny45V-10PU;
- светодиод для поверхностного монтажа LSY T67B (OSRAM Opto Semiconductors);
- конденсатор 100 нф (SMD 0603);
- резистор 56 Ом (SMD 0603) — для желтого светодиода;
- резистор 220 Ом (SMD 0603) — для красного светодиода;
- резистор 10 кОм (SMD 0603) — 2 шт;
- геркон MK 16C;
- панель для микросхемы DIP 8.
Свеча зажигается, когда к геркону SF1 подносят «волшебную палочку» с магнитом.
Светодиод залит полупрозрачным компаундом в форме пламени свечи
Кристаллы светодиода включаются на различное время по случайному закону, что создаёт эффект дрожания жёлто-красного «пламени».
