Простейшие способы применения пустых банок из-под пива более, чем очевидны. Из них делают вазочки, стаканчики для карандашей, формочки для выпечки. Но это еще не все: пивная банка – отличная заготовка для изготовления намного более полезных вещей, например, усилителя Wi-Fi или телевизионной антенны.
Телевизионная самодельная антенна из пивных банок – звучит невероятно. Тем не менее, такая антенна несложна в изготовлении и работает ничуть не хуже изготовленной в заводских условиях. Отбрасываем скептицизм и попробуем провести эксперимент: поймать радиоволны пивной банкой.
Материалы для самодельной антенны

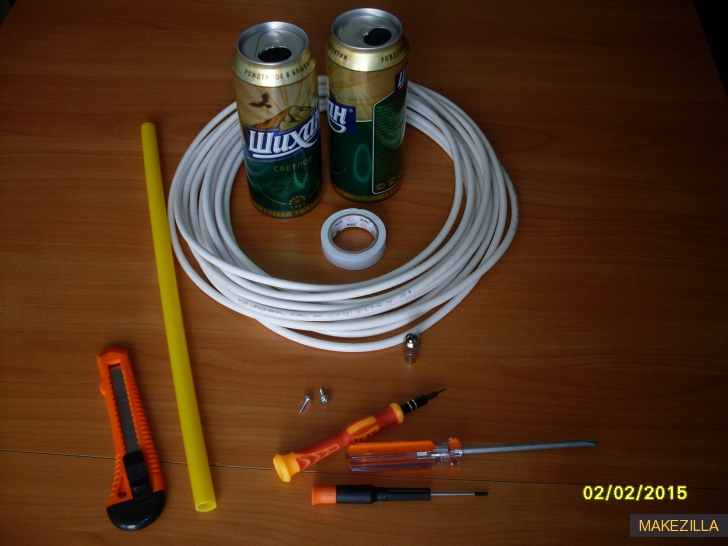

Материала вам понадобится совсем немного. Все необходимое для изготовления простейшей антенны, найдется практически в каждом доме, разве что придется купить несколько метров телевизионного кабеля.
Итак, берем:
- Две жестяные банки. Все производители используют для их изготовления одинаковый металл и руководствуются одними и теми же стандартами. Название напитка, его крепость, цвет банки и прочие характеристики на работоспособность антенны не влияют.
- Два самореза по металлу. Тех, которые строители называют «блохами».
- Фигурную отвертку.
- Вместо саморезов и отвертки можно использовать паяльник и припой.
- Телевизионный кабель РК-75 (RG-6/U) со штекером, не менее двух метров. Длина провода зависит от того, где вы планируете установить антенну.
- Деревянную вешалку или любую подходящую деревянную (пластиковую) планку.
- Изоленту или скотч. Для большей надежности и безопасности антенны лучше использовать изоленту.
Если все материалы собраны и разложены на расстоянии вытянутой руки, приступаем к занимательному процессу изготовления антенны из жестянок.
Порядок изготовления антенны
Первым делом следует составить чертеж будущего чуда инженерной мысли. Или нарисовать приблизительную схему.
Следующий шаг – подготовка кабеля. Это самая кропотливая работа, требующая максимальной аккуратности. Сначала конец кабеля нужно очистить от верхней пластиковой оболочки, примерно на 10-12 см. Под оболочкой находится защитный экран из фольги и оплетка из тонких медных нитей.
Медные нити аккуратно скручиваем в одну косичку, фольгу удаляем. Вспененный полиэтилен, который находился под фольгой, тоже предстоит срезать на несколько сантиметров.
Скрутку из защитного экрана и сердцевину кабеля присоединяют к пивным банкам. Это можно сделать с помощью саморезов или припаять.
В самом крайнем случае в банке можно проделать дырочки, продеть в них контакты и крепко скрутить.
Теперь осталось прикрепить банки изолентой к деревянной вешалке и антенну можно испытывать. Если деревянной вешалки в хозяйстве не нашлось, можно поэкспериментировать с пластиковой, металлическая категорически не подходит. Важно, чтобы жестянки не контактировали с электропроводным материалом.
Вместо вешалки можно взять деревянную (пластиковую) планку или проявить оригинальность на все 100% и прикрепить банки к эффектной коряжке. Главное, чтобы конструкция антенны не была чересчур громоздкой.
Штекер вставляем в телевизор, антенну вешаем возле окна, где сигнал заведомо сильнее и убеждаемся, что жестянки замечательно справляются с возложенной на них миссией.
Конструкцию самодельной антенны можно усложнять, адаптировать для вывода на улицу и в конечном итоге добиться высокого качества приема сигнала.
